VCH060 — Sensor de descargas parciales (AE · TEV · UHF)
Mantenimiento Predictivo
Sensor inalámbrico AE, TEV y UHF para detectar descargas parciales y vigilar el aislamiento. Telemetría 433 MHz sin cable de datos en el nodo.
Imágenes del producto
1 / 2
Adjuntos y fichas descargables
Los PDF están en acordeón: expanda sólo uno a la vez para cargar la vista previa (reduce carga y altura del listado). Siga usando «Descargar» desde la barra incluso cerrado el panel.
Qué es
Sensor inalámbrico multifunción para detección de descargas parciales en equipos de media y alta tensión. Integra en un nodo AE (ultrasónico), TEV y UHF, con telemetría 433 MHz hacia el concentrador o sala de control del proyecto.
Para qué sirve
Vigilar el estado del aislamiento en operación mediante descargas parciales: por canal AE, TEV y UHF reporta ruido, valor y recuento de eventos y señal de alerta; además ruido ambiental, temperatura y humedad relativa en el mismo equipo. La integración y el envío al concentrador son parametrizables (por defecto integración 30 min y envío 10 min según manual del fabricante).
Especificaciones resumidas
| Parámetro | Valor típico |
|---|---|
| AE | 0–60 dBuV · 37–43 kHz |
| TEV | 0–60 dBmV · 3–100 MHz |
| UHF | −45–10 dBm · 300–1500 MHz |
| Radio | 433 MHz · ~100 m campo abierto |
| Alimentación | Li-ion · autonomía declarada ~3 años (fabricante) |
| Operación | −20 °C a +70 °C · ABS · IP20 |
| Mecánica | 115 × 90 × 55 mm · ~220 g |

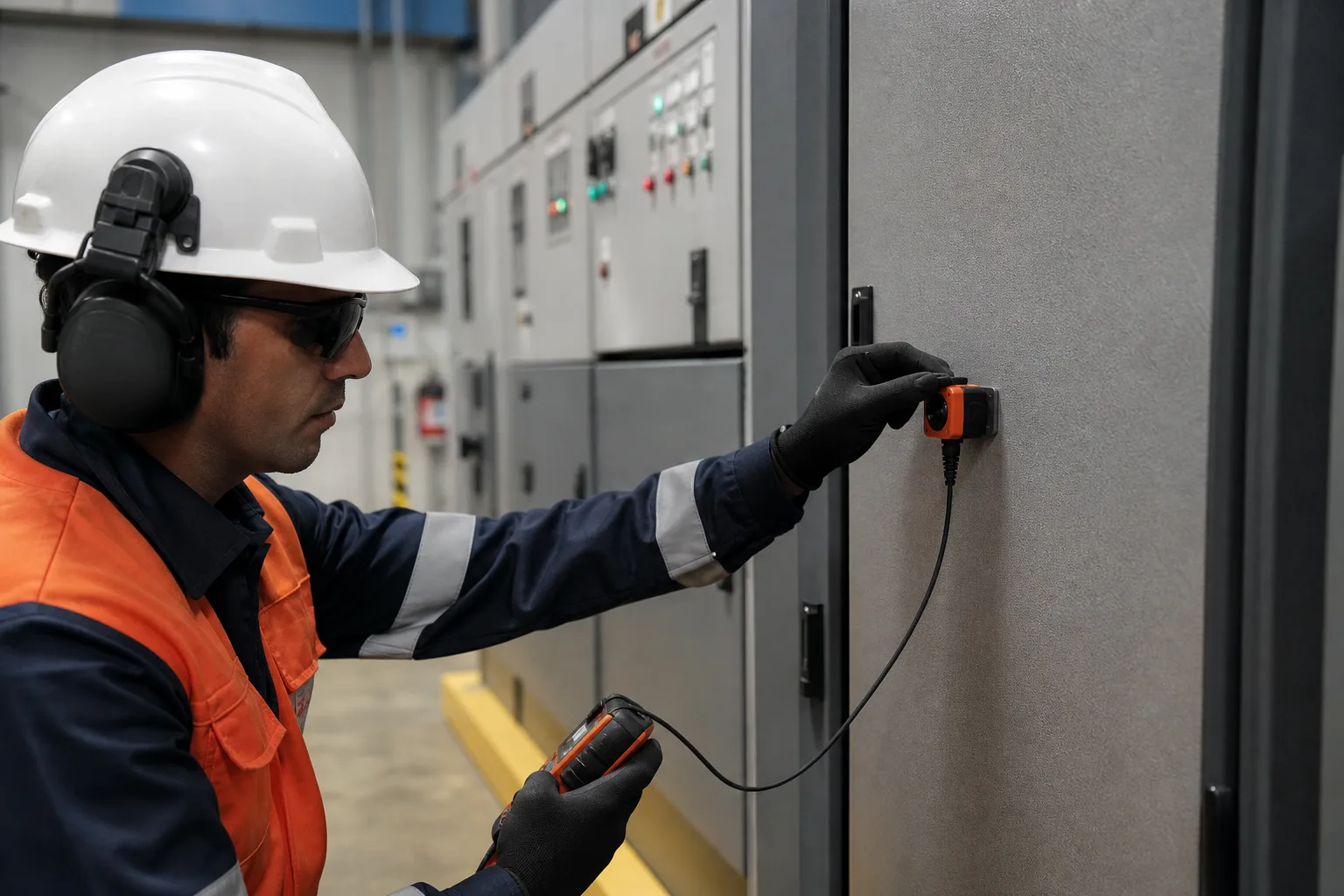

Montaje magnético en ferroso (< 80 °C) o mural M5. Enlace 433 MHz al concentrador del proyecto.
Dónde se aplica
- Minería: CCM, celdas MT, barras y empalmes con histórico y alertas en el concentrador de faena.
- Subestaciones: transformadores y barras MT entre inspecciones programadas.
- Industria pesada: motores MT, cables y tableros dentro del parque de sensores del sitio.
Documentación
Umbrales, periodicidad e integración para su proyecto: ficha técnica pública (PDF) adjunta. Cotización e integración con Sociedad Comercial VCH SPA en Chile.
